Замена батареи в гибридном автомобиле Toyota Highlander (2006–2010): руководство по установке и диагностике.

Для автомобилей Toyota Highlander Hybrid 2006–2010 годов выпуска: Замена батареи в Toyota Highlander Hybrid Диагностика должна проводиться профессионально, а не просто по предупреждению на приборной панели. Высоковольтная (ВВ) батарея представляет собой никель-металлгидридный (NiMH) блок на 288 В, состоящий из 30 последовательно соединенных модулей по 9,6 В, и код ошибки, такой как P0A80, может быть вызван засорением вентилятора охлаждения или фильтра, а не реальным отказом элементов. Когда тестирование подтверждает, что сам блок исчерпал свой ресурс, практичным вариантом для автомобилей, на которые не распространяется гарантия, является приобретение нового NiMH-блока, соответствующего спецификациям производителя. В этом руководстве объясняется, как проверить совместимость, интерпретировать результаты диагностики, оценить поставщиков и приобрести запасные части для независимых автосервисов, автопарков и международных покупателей.

Об источниках, указанных в этом руководстве: Приведенные ниже технические, гарантийные и диагностические сведения основаны на документации производителя и регулирующих органов — оригинальных технических материалах Toyota и сервисных бюллетенях Toyota, размещенных на сайте NHTSA, — а не на устаревших новостных сообщениях. На момент написания статьи не было доступно никаких новостей рынка с точной датой за недавний период, поэтому в данной статье намеренно избегаются заявления о сенсационных новостях или тенденциях с точной датой; рыночные данные приводятся только в качестве контекста от третьих лиц без указания дат. Источники, относящиеся к более новым поколениям Highlander Hybrid 2017–2026 годов, были намеренно исключены из технических заявлений, чтобы данное руководство оставалось специфичным для платформы 2006–2010 годов.

Основные выводы

• Согласно технической документации Toyota, высоковольтная батарея гибридного Highlander работает при напряжении приблизительно 288 В и состоит из 30 никель-металлгидридных модулей с номинальным напряжением 9,6 В каждый.
• Коды неисправности P0A80/P1AC000 и P0A7F/P1A8000 являются триггерами для проверки; в бюллетенях Toyota, размещенных на сайте NHTSA, указано, что они могут быть вызваны засорением вентилятора или фильтра системы охлаждения, а не автоматическим отказом всего блока.
• Оригинальная заводская гарантия Toyota на гибридную батарею действует 10 лет или 150 000 миль с момента ввода в эксплуатацию, поэтому гарантия на большинство батарей 2006–2010 годов выпуска уже давно истекла.
• В комплектациях 2006–2010 годов используется общая базовая архитектура, но перед заказом всегда следует проверять расположение разъемов, количество модулей и физическую совместимость с конкретным автомобилем.
• Компания OKACC поставляет только новые гибридные никель-металлгидридные батареи, соответствующие спецификациям производителя, — никогда не используются восстановленные, переработанные или бывшие в употреблении батареи — в качестве независимой альтернативы оригинальным запчастям Toyota.
• Обслуживание высоковольтного оборудования должно выполняться квалифицированными специалистами; данное руководство является справочным пособием по выбору оборудования, а не инструкцией по самостоятельному ремонту высоковольтного оборудования.

Диагностическая интерпретация: код является сигналом, а не заключением.

Наиболее распространенная причина, по которой покупатели начинают искать информацию о замене батареи в Highlander Hybrid, — это предупреждение о неисправности двигателя или гибридной системы, сопровождаемое сохраненным диагностическим кодом неисправности (DTC). В сервисной документации Toyota для этой платформы указаны коды P0A80 / P1AC000 и P0A7F / P1A8000.

Эти коды могут указывать на снижение производительности высоковольтной батареи, но сами по себе они не подтверждают необходимость замены всего аккумуляторного блока. Технический сервисный бюллетень Toyota, размещенный на сайте NHTSA. В документах указано, что на автомобилях Highlander Hybrid 2006–2019 годов выпуска эти коды могут быть вызваны скоплением пыли или мусора в вентиляторе охлаждения высоковольтной батареи или фильтре, а не деградацией элементов. Перед тем как предполагать необходимость полной замены аккумуляторного блока, рекомендуется провести профессиональную диагностику. В отдельном бюллетене, размещенном на сайте NHTSA, также рассматривается вопрос обслуживания вентилятора охлаждения высоковольтной батареи для автомобилей, эксплуатируемых в тяжелых условиях.

Подтвержденный факт: Код неисправности (DTC) является триггером для проведения проверки. Практическая рекомендация: Перед тем как предложить клиенту полную комплектацию, мастерская должна осмотреть и очистить вентилятор охлаждения и фильтр, а затем повторно проверить напряжение модулей и внутреннее сопротивление под нагрузкой. Только когда дисбаланс на уровне блока или потеря мощности будут подтверждены измерениями, решение о полной замене становится обоснованным.

Проверка совместимости с моделями 2006–2010 годов выпуска.

В моделях Highlander Hybrid 2006, 2007, 2008, 2009 и 2010 годов используется одна и та же базовая концепция высоковольтной батареи: последовательная цепочка низковольтных никель-металлгидридных модулей, обеспечивающих номинальное напряжение батареи 288 В. Поскольку эти модели имеют одинаковую базовую архитектуру, сменные батареи, разработанные в соответствии с этими характеристиками, в целом подходят для всего модельного ряда — однако покупателям все же следует проверить конкретные детали, указанные ниже, перед заказом.

• Количество модулей и напряжение: Подтверждено наличие 30 модулей по 9,6 В каждый, что дает приблизительно 288 В, как указано в технических документах Toyota, относящихся к оригинальному оборудованию.
• Схема расположения разъемов и шин: Проверьте расположение клемм, интерфейс сервисного разъема и конфигурацию шин, сравнив их с имеющимся в автомобиле блоком.
• Физический конверт: Подтвердите размеры модуля и корпуса, чтобы заменяемый модуль подходил к оригинальной монтажной раме и воздуховодам системы охлаждения.
• VIN-номер и данные о комплектации: При запросе коммерческого предложения укажите полный VIN-номер и все номера деталей, указанные в существующей упаковке, чтобы поставщик мог подтвердить совместимость.

Согласно технической документации Toyota, отдельные модули NiMH герметичны и не протекают, каждый модуль весит приблизительно 3,3 фунта и имеет размеры приблизительно 14,5 × 3,8 × 0,6 дюйма. Модули, соответствующие спецификациям OEM, разработаны таким образом, чтобы соответствовать этим физическим и электрическим параметрам. Это отражает данные оригинальных компонентов Toyota, использованные в качестве эталона проектирования; это не является сертификацией какого-либо конкретного продукта, и комплекты для замены OKACC производятся независимо, а не являются оригинальными запчастями Toyota.

Краткий контрольный список для установки

• Полный VIN-номер подтвержден и соответствует году выпуска модели (2006–2010).
• Целевое напряжение батареи: ~288 В (номинальное).
• Конфигурация модуля: 30 × 9,6 В NiMH модулей, соединенных последовательно.
• Визуально проверена компоновка разъемов, сервисных вилок и шин.
• Физические размеры и точки крепления подтверждены по оригиналу.
• Результаты диагностики документируются до оформления заказа.

Контекст гарантии и причины, по которым большинство комплектов 2006–2010 годов выпуска не подпадают под действие гарантии.

Оригинальная заводская гарантия Toyota на гибридную батарею для соответствующих модельных годов действует в течение 10 лет или 150 000 миль с даты ввода автомобиля в эксплуатацию, в зависимости от того, что наступит раньше. Гарантийная документация на гибридную систему Toyota. Поскольку моделям Highlander Hybrid 2006–2010 годов выпуска уже 15–20 лет, подавляющее большинство этих комплектов давно вышли за рамки заводского срока службы.

Это различие важно для покупателей. Срок в 10 лет/150 000 миль распространяется только на подлинную заводскую гарантию Toyota. Любая гарантия на продукцию сторонних производителей, включая гарантию OKACC, является полностью отдельной, определяется поставщиком и должна быть подтверждена независимо в письменной форме. Данная информация не должна рассматриваться как подразумевающая, что независимая замена влечет за собой подлинную, оригинальную или OEM-гарантию Toyota.

Контроль качества и оценка поставщиков

Для гибридных автомобилей прошлых лет, таких как Highlander 2006–2010 годов выпуска, решение о выборе поставщика по сути сводится к вопросу доверия к поставщику. Независимые анализы цен на рынке показывают, что предложения по аккумуляторам для Highlander Hybrid на вторичном рынке обычно сегментируются на восстановленные и новые аккумуляторы с различными ценовыми категориями и сроками гарантии — например, примеры конкурентов, наблюдавшиеся на момент исследования, показывали примерно 1999 долларов за восстановленный вариант и около 3299 долларов за новый вариант, в зависимости от модели. Комментарии к ценам от стороннего источника, предоставленные компанией Greentec Auto.. Эти данные не имеют подтвержденной даты публикации и не гарантируют ее достоверность, отражают лишь общую рыночную ситуацию, не являются ценовым или гарантийным обязательством OKACC, и OKACC не предлагает восстановленные или отремонтированные устройства ни по какой цене.

При оценке поставщика закупочные группы должны учитывать следующее:

• Новые клетки против клеток, использованных повторно: Подтвердите в письменной форме, являются ли модули новыми. OKACC поставляет только новые никель-металлгидридные аккумуляторные батареи, соответствующие спецификациям OEM, и никогда не поставляет восстановленные, отремонтированные, восстановленные, бывшие в употреблении или подержанные батареи.
• Соответствие спецификации: Блок питания следует собирать в соответствии с оригинальной архитектурой на 288 В с 30 модулями, а не в её приблизительной версии.
• Отслеживаемость и тестирование: Узнайте, как модули подбираются, тестируются и документируются перед отгрузкой. OKACC процесс обеспечения качества является полезным ориентиром для определения уровня документации, которую должны ожидать профессиональные покупатели.
• Условия письменной гарантии: Получите от поставщика в письменном виде информацию о сроке действия гарантии, объеме покрытия и порядке рассмотрения претензий.

Согласно оценкам независимых рыночных исследований, сохраняющийся глобальный спрос на никель-металлгидридные автомобильные аккумуляторы в 2025 году составил примерно 4,82 миллиарда долларов США. Emergen Research — что подтверждает наличие оригинальных запасных частей NiMH для гибридных автомобилей Toyota прошлых поколений. Эти данные представляют собой неточные оценки сторонних организаций и приведены только для контекста. Они не отражают цепочку поставок, сертификаты или происхождение продукции OKACC. На момент написания статьи информация о рыночных тенденциях в этом сегменте, полученная независимыми источниками, была ограничена, поэтому здесь не содержится никаких сенсационных новостей или заявлений о точно датированных тенденциях.

Безопасное обращение с высоковольтным оборудованием

Аккумуляторная батарея на 288 В представляет собой смертельно опасную опасность. Обслуживание высоковольтных батарей гибридного автомобиля Highlander должно выполняться только специалистами, прошедшими обучение по работе с высоковольтными гибридными системами, с использованием изолированных инструментов, соответствующих средств индивидуальной защиты и правильной изоляции сервисного разъема. Данная статья является справочным материалом по источникам питания и диагностике и не содержит инструкций по установке или разборке высоковольтных систем.

Согласно данным о компонентах оригинального оборудования Toyota, сами никель-металлгидридные модули герметичны и не протекают, однако блок все равно следует рассматривать как находящийся под напряжением высоковольтный узел до тех пор, пока квалифицированный специалист не выключит его должным образом.

Закупки и логистика для международных покупателей.

Для дистрибьюторов, импортеров и операторов автопарков, осуществляющих трансграничные поставки, гибридные аккумуляторные батареи подлежат требованиям по обращению с опасными грузами, поскольку являются высоковольтными устройствами хранения энергии. Покупателям следует подтвердить соответствующую классификацию транспортировки, упаковку и документацию у своего перевозчика и поставщика до отгрузки и соответствующим образом спланировать сроки поставки. информация о международной доставке Это может помочь в формировании этих дискуссий, но окончательные требования к транспортировке должны быть проверены на соответствие действующим официальным рекомендациям перевозчиков и регулирующих органов для каждого маршрута.

Практические рекомендации по закупкам для сегмента Highlander Hybrid 2006–2010 годов выпуска:

• По возможности следует консолидировать спрос по совместимости моделей разных лет выпуска, поскольку общая архитектура 288 В/30 модулей упрощает складирование.
• Запросите полные технические характеристики и подтвердите соответствие новым требованиям к конструкции ячеек, прежде чем размещать крупные заказы.
• Заранее уточните порядок оформления гарантийных случаев при трансграничных претензиях.
• Согласуйте сроки доставки с возможностями диагностики в мастерской, чтобы комплекты не хранились дольше, чем необходимо.

Где находится OKACC

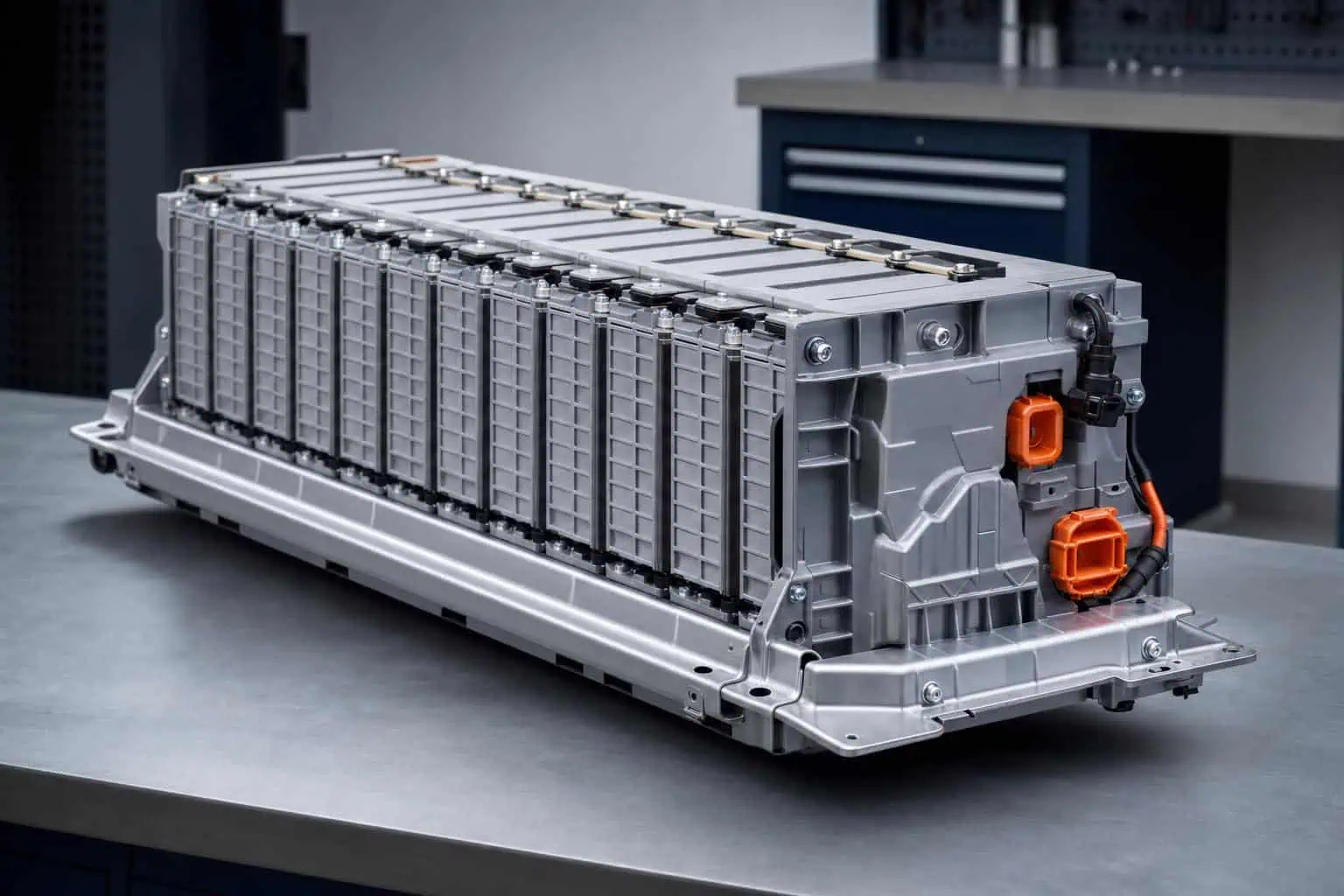

Компания OKACC производит и продает только новые гибридные никель-металлгидридные (NiMH) батареи, разработанные в соответствии со спецификациями OEM. Утвержденное описание продукта — “Новая гибридная никель-металлгидридная батарея, соответствующая спецификациям OEM”. Эти батареи разработаны для соответствия оригинальной 288-вольтовой 30-модульной архитектуре, используемой в гибридных автомобилях Highlander, и являются независимой альтернативой — не являются оригинальными запчастями Toyota, оригинальными запчастями Toyota, запчастями OEM Toyota или запчастями, поставляемыми автопроизводителем. «Спецификация OEM» описывает предполагаемый стандарт спецификации, а не происхождение продукта.

Для ремонтных мастерских, дистрибьюторов и покупателей автопарков, подтвердивших в ходе диагностики необходимость полного комплекта, подход OKACC к использованию новых модулей позволяет избежать неопределенности, связанной с повторным использованием модулей, присущей восстановленным предложениям. Для подтверждения совместимости с конкретным VIN-номером и годом выпуска модели вы можете... запросить техническое предложение или свяжитесь с OKACC с данными диагностики и информацией об автомобиле.
