Toyota Prius Hybridbatterie – Spezifikationen: Spannung und NiMH-Architektur nach Generation

Wenn Sie einen beschaffen oder einbauen Toyota Prius Hybridbatterie, Die wichtigste Regel ist ganz einfach: Achten Sie auf die Übereinstimmung von Spannung, chemischer Zusammensetzung, Anzahl der Module und Gehäuse des Originalakkus – nicht nur auf die Modellbezeichnung. Toyota hat innerhalb der Prius-Baureihe unterschiedliche Hochvolt-Architekturen (HV) verwendet, vom 273,6-V-Akku der ersten Generation über den 201,6-V-Akku der Baujahre 2004–2015 bis hin zu späteren Akkus mit 207,2 V oder 222 V. Fehlerhafte Akkus führen zu Fehlermeldungen, Passproblemen und Rücksendungen. Dieser Leitfaden erklärt die relevanten Spezifikationen, damit internationale Käufer, Händler und Reparaturfachleute einen passenden NiMH-Ersatzakku finden und vergleichen können.

Wie der Hybrid Synergy Drive die HV-Batterie (Traktionsbatterie) nutzt

Der Prius wird vom Toyota Hybrid Synergy Drive angetrieben, einem Hybridantrieb mit Leistungsverteilung, bei dem ein Benzinmotor und ein oder mehrere Elektromotoren zusammenarbeiten. Die Hochvoltbatterie – oft auch HV-Batterie, Traktionsbatterie oder Hybridbatterie genannt – speichert und liefert die elektrische Energie, die die Elektromotoren zum Antrieb der Räder, zur Unterstützung des Verbrennungsmotors und zur Bremsenergierückgewinnung benötigen.

Anders als die kleine 12-V-Zusatzbatterie, die Bordcomputer, Beleuchtung und Zubehör versorgt, ist die Hochvoltbatterie eine Traktionsbatterie: Sie liefert die für den Antrieb des Fahrzeugs benötigte Hochspannung. Beim Prius wird diese Energie vom Hybrid-Steuerungssystem verwaltet, und die Gleichspannung des Akkus wird vom Wechselrichter/Konverter für die Motor-Generatoren erhöht. Bei späteren Prius-Modellen gibt die technische Dokumentation von Toyota eine Nennspannung der Hochvoltbatterie von 222,0 V bzw. 207,2 V an, die für das Motor-Generator-System auf maximal 600 V erhöht wird.

Grundlagen der NiMH-Chemie: Zellen, Module und Spannung auf Akkupack-Ebene

Die meisten Prius HV-Batterien sind Nickel-Metallhydrid-Akkus (NiMH). Wenn man versteht, wie der Akku von der Zelle aufwärts aufgebaut ist, wird das Querverweisen deutlich einfacher.

• Zelle: Die kleinste Einheit ist eine prismatische NiMH-Zelle mit einer Nennspannung von 1,2 V.
• Modul: Sechs 1,2-V-Zellen sind in Reihe geschaltet, was eine Nennspannung des Moduls von 7,2 V ergibt. Die typische Modulkapazität beträgt etwa 6,5 Ah. Diese prismatischen NiMH-Module wurden, wie in einer unabhängigen Studie dokumentiert, in der Vergangenheit von Panasonic an Toyota geliefert. Thermische Bewertung des Prius-Akkus.

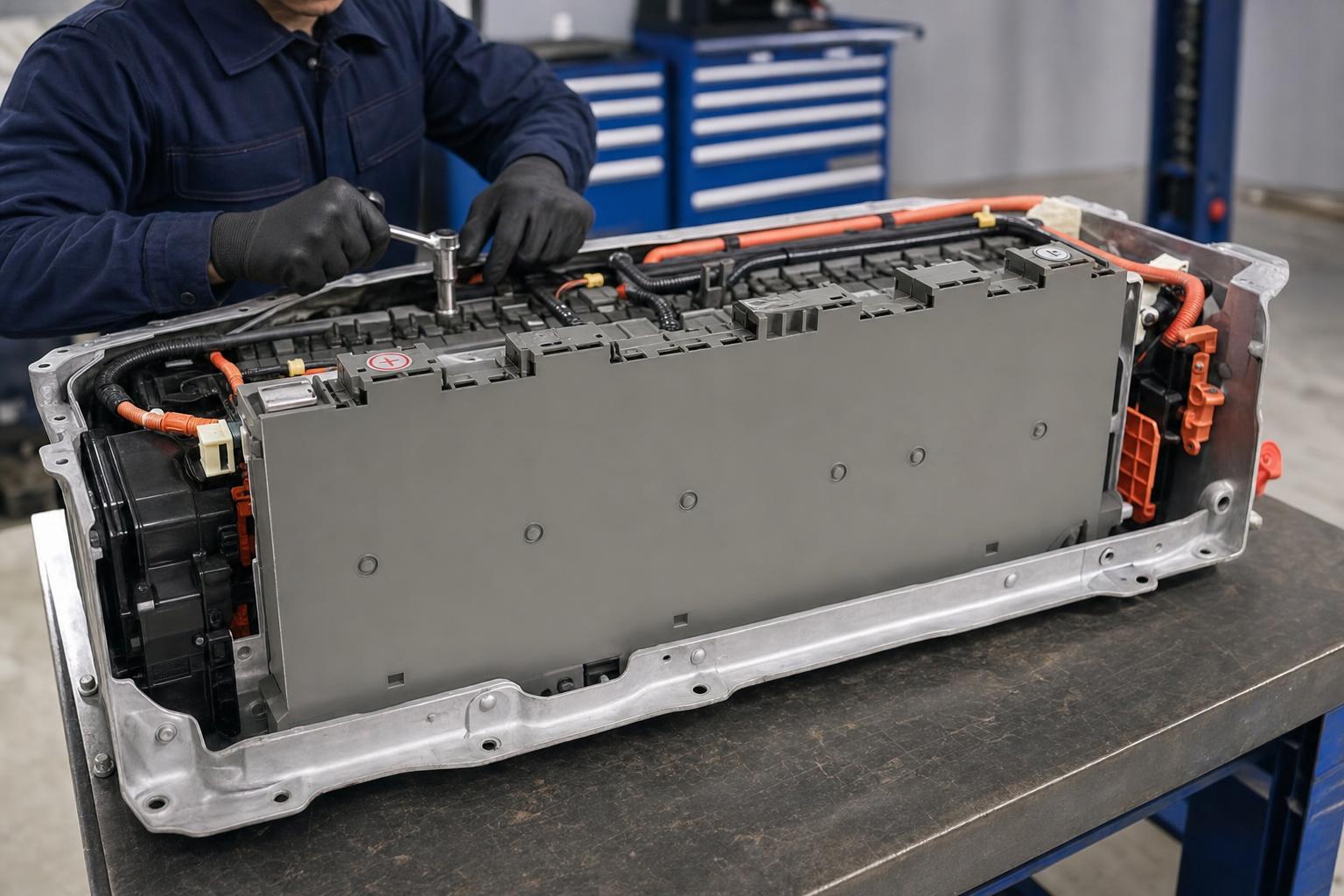

• Pack: Mehrere Module sind in Reihe in einem Gehäuse geschaltet und erzeugen so die volle Spannung des Pakets.

Die Berechnung ist also vorhersehbar: 28 Module × 7,2 V ≈ 201,6 V, während 38 Module × 7,2 V ≈ 273,6 V. Jedes Modul ist ein versiegeltes, auslaufsicheres Gehäuse. Laut Toyota-Schulungsunterlagen für Hybridfahrzeuge bestehen die Elektrodenplatten aus einer porösen Nickel-Metallhydrid-Legierung. Ein alkalischer Elektrolyt (eine Mischung aus Kalium- und Natriumhydroxid) ist in die Zellplatten eingedrungen, sodass er selbst bei einem Aufprall normalerweise nicht austritt.

Spannung und Architektur der einzelnen Generationen

Die wichtigsten Unterschiede in den technischen Daten entsprechen den jeweiligen Prius-Generationen. Verwenden Sie den Chassis-Code als Anhaltspunkt, da “Prius” allein für die Beschaffung nicht spezifisch genug ist.

Prius (erste Generation, NHW11) 2001–2003

Die erste Generation des Prius HV-Akkus verwendete 38 NiMH-Module, verteilt auf zwei Halter, was insgesamt 228 einzelne 1,2-V-Zellen ergab und eine Nennspannung von 273,6 V lieferte, wie in unabhängigen Berichten dokumentiert. Schulungsmaterial zum Toyota-Hybridsystem Diese Daten wurden für Techniker zusammengestellt. Die Werte liegen deutlich über denen der nachfolgenden Modelle und führen häufig zu Verwechslungen. Daher sollten Fahrzeuge vor Baujahr 2004 niemals mit späteren 201,6V-Modellen verglichen werden.

Prius 2004–2015 (Gen 2 NHW20 und Gen 3 ZVW30)

Dies ist die Zeit, in der die Nachfrage nach Prius-Hybridbatterien ihren Höhepunkt erreicht und die von vielen Käufern gesuchten Karosserievarianten “Prius 20” und “Prius 30” abdeckt. Der Hybridakku der zweiten und dritten Generation besteht aus 28 in Reihe geschalteten NiMH-Zellen mit je 7,2 V Nennspannung, was eine Gesamtspannung von ca. 201,6 V (168 Zellen) ergibt. Jedes Modul ist in einem versiegelten, auslaufsicheren Gehäuse untergebracht. Demontagedokument für Prius der dritten Generation Dies bestätigt die Architektur der 201,6-V-Serie mit 28 Modulen. Ein Akku für einen Prius (3. Generation, Baujahr 2013) basiert auf demselben grundlegenden 201,6-V-/28-Modul-NiMH-Design wie der Akku der 2. Generation, wobei Gehäusedetails und Anschlüsse je nach Modelljahr variieren. Käufer, die nach diesen Akkus suchen, können die entsprechenden Informationen einsehen. PRIUS Kategorie, um ein Teil dem vorliegenden Chassis-Code zuzuordnen.

Spätere Generationen (Gen 4/Gen 5) Prius NiMH-Akkus

Bei späteren Prius-Generationen verwendete Toyota Akkus mit einer Nennspannung von entweder 207,2 V oder 222,0 V Gleichstrom, je nach Variante. Der Prius 2023 (MXH61), allgemein als fünfte Generation bezeichnet, ist ein Beispiel dafür und in Toyotas offizieller Demontagedokumentation aufgeführt. Eine unabhängige Benchmark-Quelle für Hybrid- und Elektrofahrzeuge merkt an, dass die Nennspannung des NiMH-Akkus im Prius HEV von 207,2 V auf 222 V anstieg, während die Zellkapazität gleich blieb. Weitere Informationen finden Sie in der [Link/Dokumentation einfügen]. Toyota-Batterie-Benchmark-Übersicht. Praktische Schlussfolgerung für Käufer: Ein späterer Prius ist nicht automatisch ein 201.6V-Teil, daher sollten Sie vor der Bestellung die genaue Variante bestätigen.

Spezifikationen der Prius v Hybridbatterie

Der Prius v (die größere Kombi-Variante) wird häufig fälschlicherweise als Hersteller angegeben, da Käufer annehmen, er verwende einen speziellen Akku mit höherer Kapazität. Tatsächlich nutzte der Prius v HV seiner Zeit dieselbe 201,6-V-NiMH-Architektur mit 28 Modulen wie der Standard-Prius, was Toyota bestätigte. Prius v Demontagedokument. Der entscheidende Unterschied liegt in der physischen Beschaffenheit: Der Prius v verwendet andere Modul- und Akkupackabmessungen, die auf seine Karosserie abgestimmt sind. Obwohl die elektrischen Spezifikationen (Spannung, Zellchemie, Anzahl der Module) identisch sind, sind ein Prius v-Akku und ein Standard-Prius-Akkupack allein aufgrund der Passform nicht austauschbar. Überprüfen Sie daher stets das Gehäuse, die Befestigungspunkte und die Anordnung der Anschlüsse.

Physikalische Spezifikationen und Gehäusedesign

Elektrische Übereinstimmung ist notwendig, aber nicht hinreichend. Zwei Akkupacks können 201,6 V und 28 Module gemeinsam nutzen und sich dennoch in folgenden Punkten unterscheiden:

• Modul- und Packungsabmessungen — Länge, Breite und Stapelhöhe.
• Gehäuse und Montage — Halterungen, Schnittstellen der Kühlkanäle und die Art und Weise, wie das Paket in der Karosserie sitzt (hinter oder unter dem Rücksitzbereich).
• Anschluss- und Sammelschienenanordnung — Orientierung und Endpositionen.
• Kühlung — Der NiMH-Akku wird luftgekühlt, daher müssen die Schnittstellen von Luftkanal und Lüfter aufeinander abgestimmt sein.
• Gewicht — relevant für Fracht-, Umschlag- und Gefahrgutdokumentation.

Da NiMH-Traktionsbatterien je nach Transportart und Zuständigkeit Gefahrgutvorschriften unterliegen können, beeinflussen neben der Kompatibilität auch physische Details und Kennzeichnungsvorschriften die grenzüberschreitende Logistik. Händler sollten daher vor der Auftragserteilung die genauen Abmessungen und das Gewicht erfassen.

NiMH versus Li-Ion in der gesamten Prius-Modellreihe

Nicht alle Prius-Varianten verwenden die gleiche Akkutechnologie. Die oben genannten gängigen HEV-Prius-Modelle sind mit Nickel-Metallhydrid-Akkus (NiMH) ausgestattet – einer bewährten Technologie, die für ihre Langlebigkeit und thermische Stabilität geschätzt wird. Einige Prius-Varianten und Plug-in-Hybrid-Versionen verwenden stattdessen Lithium-Ionen-Akkus (Li-Ion). Die beiden Akkutechnologien sind nicht austauschbar: Sie unterscheiden sich in Zellspannung, Managementelektronik und Bauform. Fragt ein Käufer nach dem “Prius-Akkutyp”, hängt die korrekte Antwort immer vom jeweiligen Modelljahr, der Ausstattungsvariante und dem Fahrgestellcode ab. Klären Sie vor der Angebotserstellung oder dem Versand, ob es sich um einen NiMH- oder einen Li-Ion-Akku handelt, und vergleichen Sie die vollständigen technischen Daten. Produktpalette an Hybridbatterien im Vergleich zu der genauen Konfiguration, die Sie suchen.

Anzeichen von Verschleiß und warum Spezifikationen für die Diagnose wichtig sind

Ein schwächelnder NiMH-Akku im Prius zeigt typischerweise eine reduzierte nutzbare Kapazität, eine schnell schwankende Ladezustandsanzeige, häufigeres Motorlaufen, einen merklich höheren Kraftstoffverbrauch und schließlich eine Warnleuchte des Hybridsystems mit gespeichertem Fehlercode. Diese Symptome deuten in der Regel auf ein Ungleichgewicht der Zellen oder Module hin – schwächere Module beeinträchtigen die Leistung des gesamten Akkus.

Genau deshalb sind die oben genannten Spezifikationsdetails für Servicearbeiten so wichtig. Die Diagnose eines Akkupacks erfordert die Kenntnis der erwarteten Spannung pro Modul (7,2 V nominal), der Anzahl der Module im String und der korrekten Gesamtspannung des Akkupacks für diese Generation. Ein Techniker kann durch den Vergleich gemessener Modulspannungen mit dem 7,2-V-Referenzwert schwache Module lokalisieren, jedoch nur, wenn er die Architektur des verwendeten Systems kennt. Arbeiten an Hochspannung dürfen nur von geschultem Personal durchgeführt werden: Der Servicestecker (Servicegriff) muss entfernt und das System spannungsfrei geschaltet werden. Isolierhandschuhe und die entsprechende persönliche Schutzausrüstung (PSA) sind gemäß den Demontage- und Abschaltprozeduren von Toyota zu tragen. Konsistente, dokumentierte Prüfungen sind zentral für unsere... OKACC-Qualitätssicherung Prozess, der dokumentiert, wie Pakete vor dem Versand überprüft werden.

Checkliste für die Beschaffung: Was B2B-Käufer überprüfen sollten

Bevor Sie eine Bestellung für eine Ersatzbatterie für einen Prius-Hybrid aufgeben, überprüfen Sie bitte jede der folgenden Zeilen anhand des genauen Fahrzeugs:

• Fahrgestellnummer / VIN-Code — NHW11, NHW20, ZVW30, Prius v (ZVW40/41) oder später ZVW5x, anstatt nur der Modellbezeichnung.
• Packspannung — 273,6 V, 201,6 V, 207,2 V oder 222 V, je nach Generation und Variante.
• Modul- und Zellenzahl — 28 Module/168 Zellen für Gen 2/3; 38 Module/228 Zellen für NHW11.
• Chemie — NiMH-Akku versus Lithium-Ionen-Akku, für diese spezielle Ausführung bestätigt. Beachten Sie, dass einige spätere ZVW5x-Varianten einen 201,6-V-NiMH-Akku beibehielten, während andere Lithium-Ionen-Akkus verwendeten. Daher ist eine Überprüfung auf Variantenebene unerlässlich.
• Körperliche Passform — Modul- und Gehäuseabmessungen, Montage und Anschlüsse (kritisch für Prius v).
• Kühlschnittstelle — Kompatibilität von Luftkanälen und Ventilatoren.
• Logistik — Gewichts- und Gefahrgutdokumentation für den Export.

OKACC liefert Neuer NiMH-Hybridakku nach OEM-Spezifikation als Ersatz Die Pakete – fabrikneu, niemals überholt oder wiederaufbereitet – entsprechen den ursprünglichen elektrischen und Einbauspezifikationen der jeweiligen Prius-Modelle. Zur anwendungsspezifischen Bestätigung:, Fordern Sie ein technisches Angebot an mit der Fahrgestellnummer und dem Chassiscode zur Hand.

Fazit: Spannung und Architektur an die OEM-Spezifikationen anpassen.

Die Auswahl der richtigen Hybridbatterie für den Prius hängt von den technischen Spezifikationen ab, nicht von der Marke. Entscheidend sind die Spannung des Akkupacks, die Anzahl der NiMH-Module und -Zellen, die chemische Zusammensetzung und die Kompatibilität – all dies variiert je nach Generation und teilweise auch je nach Variante. Ein 201,6-V-Akkupack der zweiten/dritten Generation, ein 273,6-V-Akkupack vom Typ NHW11 und ein späterer 207,2-V-/222-V-Akkupack sind grundverschieden. Der Prius v teilt zwar die elektrischen Spezifikationen mit dem Standardmodell, jedoch nicht die Abmessungen. Überprüfen Sie jede Zeile anhand des genauen Chassis-Codes, damit Ihre neuen NiMH-Akkupacks passen, korrekt funktionieren und die erwartete Leistung des Hybridsystems erbringen.
